Antena dipolo explicação simples

Antena do tipo dipolo tem  dois condutores, tendo  seu comprimento total o tamanho da onda que se deseja operar.

De forma mais simples, uma antena dipolo é uma antena reta sem aterramento, com o comprimento total do tamanho da onda que vai usar.
As antenas dipolo podem ser na horizontal ou na vertical

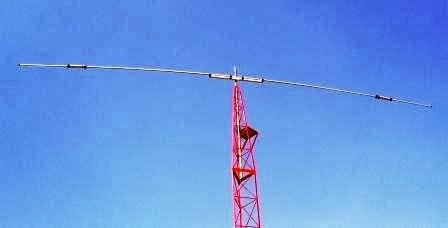

 Antena dipolo na horizontal

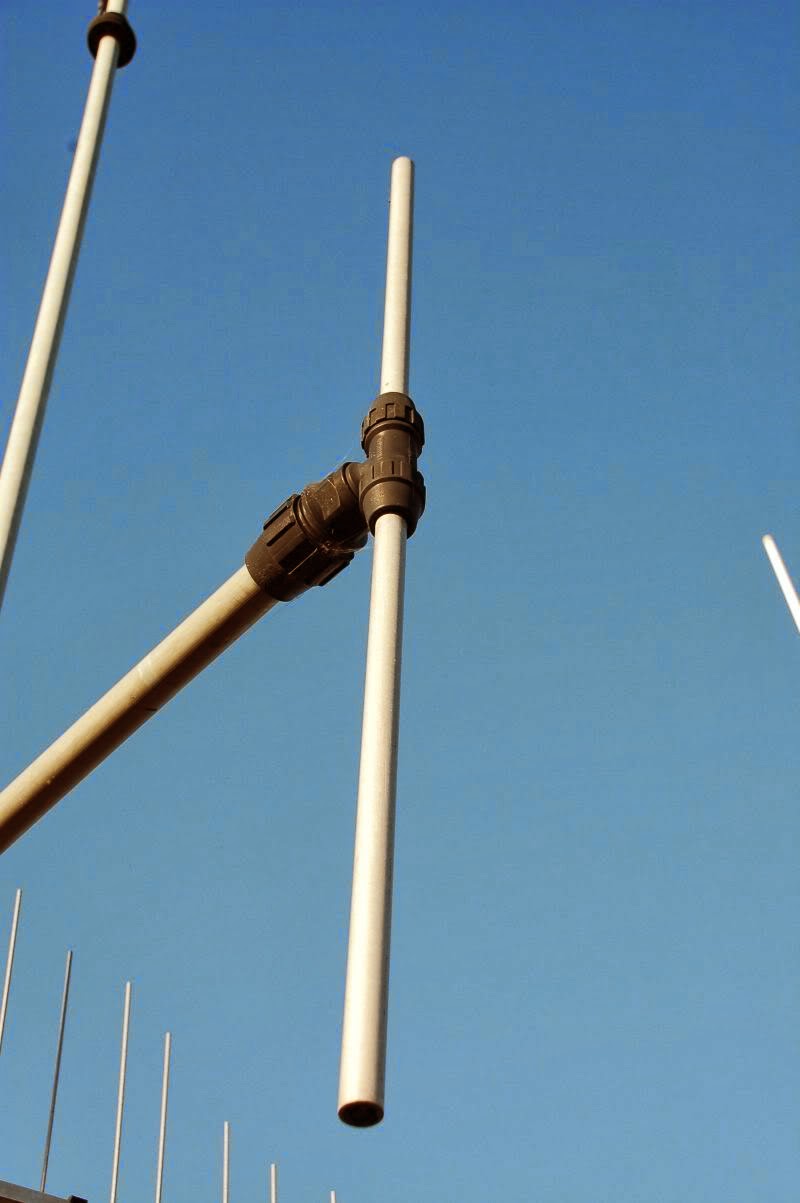

Antena dipolo na vertical


As antenas dipolo mais comuns são de meia onda, onda inteira e 1/4 de onda.

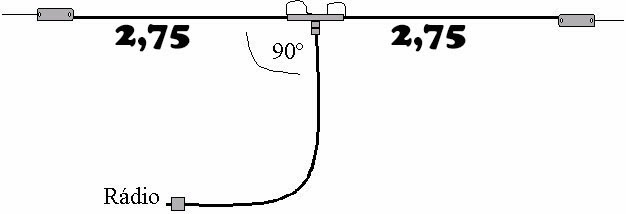

Exemplo: vamos construir uma antena dipolo para PX

uma onda de PX tem aprox. 11 metros

uma antena dipolo de meia onda teria o comprimento total de 5,5metros
então cada lado da antena teria 2,75metros



Uma antena PX de onda inteira


Uma onda de VHF tem aprox. 2 metros
Uma antena dipolo de onda inteira teria um metro para cada lado


Veja mais algumas imagens de antena dipolo:
